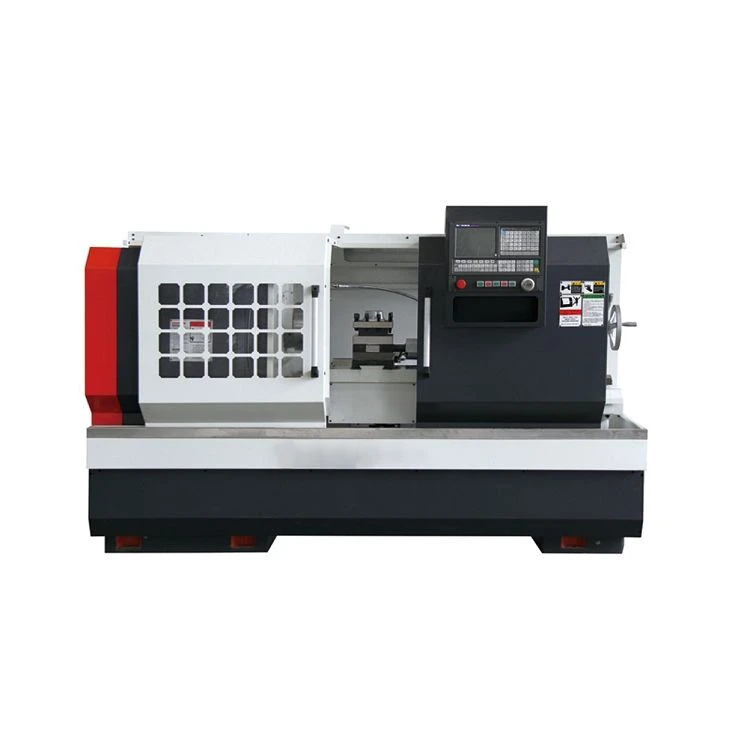

CAK6150 CNC Torna mashinasi

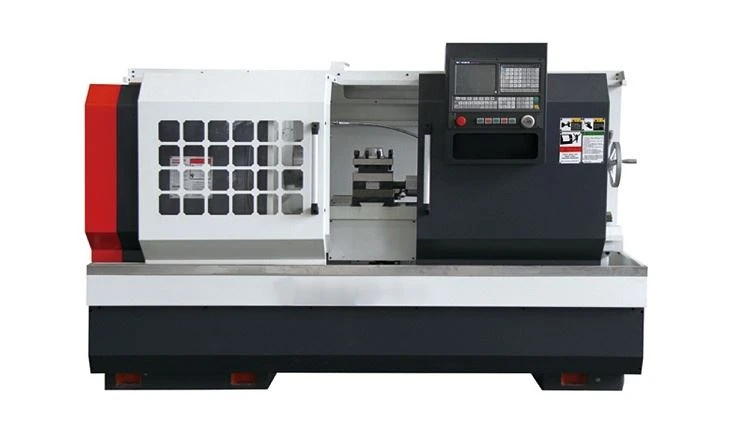

CAK6150 CNC Torna mashinasining mahsulotiga kirish

CAK6150 seriyali CNC torna mashinasi yuqori aniqlik, yuqori quvvat va yuqori qattiqlik bilan ajralib turadi. Uning asosiy komponentlari va tuzilishi optimallashtirilgan. CNC torna mashinasi miller, disklar, yenglar, maxsus shakldagi yuzalar va vintlarni qayta ishlash uchun birinchi tanlovdir.

HNC808D CNC tizimi va to'liq raqamli AC servo tizimi uchun X va Z o'qlari yarim yopiq pastadir tomonidan boshqariladi, C3 aniq bilya vintlari qabul qilinadi, elektr komponentlari import qilinadi yoki mahalliy taniqli brendlar, Idoralar yoki mahalliy 3C sertifikatiga muvofiq.

CNC torna mashinasi ixtiyoriy olti stantsiyali yoki sakkiz stantsiyali gorizontal elektr asboblar ustuniga ega taniqli mahalliy vertikal to'rt stantsiyali CNC asboblar ustuni bilan jihozlangan. Asbob ustuni yuqori joylashishni aniqlash aniqligi, yuqori quvvat va yaxshi seysmik ishlash xususiyatlariga ega.

Mashina asboblari zavoddan chiqishdan oldin tekshirish tartib-qoidalariga muvofiq qat'iy ravishda tekshiriladi. Lazer interferometri dastgohning barqarorligi va ishonchliligini ta'minlash uchun X, Z o'qlarining joylashishni aniqlash aniqligi va takrorlanishini aniqlash uchun ishlatiladi.

CNC torna mashinasining afzalliklari

1. Dastgohning bosh qismi va to'shak, quyruq va slayd o'rtasidagi qo'shma yuzalarni qo'lda qirib tashlash va maydalash. Butun mashina lazer interferometri tomonidan aniqlanadi, bu Z o'qi va X o'qlarining joylashishni aniqlash aniqligi va takrorlanishini samarali kafolatlaydi. Orqa zarba va mashina barqarorligi.

2. Mashina asbobi yuqori quvvatli quyma temir va mis va xromning maxsus materiallarini qabul qiladi. To'shak yo'riqnomasining kengligi 400 mm, yotoq yo'riqnomasining söndürme chuqurligi esa 4 mm ga etadi, bu esa mashinaning aşınma qarshiligini va barqarorligini samarali yaxshilaydi.

3. Mashina asbobi Yaponiya Herg markazlashtirilgan soqolini qabul qiladi va bosh moylash moslamasi majburiy moylash uchun aylanish uchun Tayvan BAOTN sikloid pompasini qabul qiladi. Issiq ob-havoga yo'naltirilgan holda, u boshning tozaligi va issiqlik tarqalishini ta'minlaydi va rulman va vitesning xizmat qilish muddatini samarali ravishda uzaytiradi.

4. Wafangdian rulmanlari mashina mili uchun ishlatiladi, shpindel teshikdan ph52 / 80mm bo'lib, dastgoh dastgohining shovqini va tebranishini kamaytiradigan kamar qo'zg'aysan tezligini o'zgartirishni qabul qiladi.

5. Mashina asbobi Hanjiang sharli vintlarni ishlatadi. Z o'qi sharli vintlardek va X o'qi sharli vintlar uchun kuchlanish tuzilishi bilan silindrsimon ishlov berishning aniqligi va ichki teshik o'lchamlari.

6. Ixtiyoriy oltita stantsiyali elektr asboblar posti bilan mashina Changzhou to'rtta stantsiyani ko'tarmaydigan elektr asboblar postini qabul qiladi. Asbob dastagi o'lchami: 25x25mm.

CAK6150 CNC Torna mashinasining asosiy texnik parametrlari

Shpindel tezligi (qadamsiz)

CAK6150 CNC Torna mashinasi asosiy qismlari Kirish

1. To'shak:

CNC torna mashinasi qatron qumini modellashtirish, yuqori sifatli quyma temir quyish va yuqori kengligi 400 mm bo'lgan tekis yotoq konstruktsiyasini qabul qiladi. Yo'l-yo'riqli temir yo'l oraliq chastotali söndürme silliqlash va plastik qoplama texnologiyasini qo'llaydi, bu yaxshi aşınma qarshilik va aniq saqlashga ega.

2. Bosh bosh:

Bosh ustun odatdagi old va orqa ikki nuqtali qo'llab-quvvatlash strukturasini qabul qiladi. shpindel yuqori qattiqlikka ega; Shpindel uchun Harbin Bearing Factory maxsus yuqori aniqlikdagi rulman ishlatiladi, shuning uchun mil yuqori aylanish aniqligiga ega. Asosiy uzatish bosqichsiz chastotali konvertatsiya tezligini tartibga soladi, 100-1600r/min; asosiy transmissiya viteslari qattiqlashtirilgan va maydalangan va har bir transmissiya va prokat podshipniklari kuchli yog 'bilan yog'langan bo'lib, yuqori tezlikda va past haroratda yaxshi ishlashga erishiladi; Bosh korpusining dizayni issiqlik tarqalish chora-tadbirlari va damping mexanizmini to'liq ko'rib chiqadi, shuning uchun bosh qismi past shovqin va yuqori uzatish aniqligi xususiyatlariga ega va dastgoh shovqini milliy standartda belgilangan qiymatdan oshmaydi. Mashina asbobida ortiqcha yukni elektrdan himoya qilish moslamasi, mexanik ortiqcha yukdan himoya qilish moslamasi va milning aylanishini nazorat qiluvchi favqulodda to'xtash moslamasi mavjud. Tashqi avtomatik uzatish boshqaruv qutisi ishlatiladi.

3. Burilishning asosiy harakati

O'zgaruvchan chastotali vosita boshni V-kamar va o'zgaruvchan tezlik mexanizmi orqali boshqaradi. 100-1600r/min chastotani konvertatsiya qilish tizimi tomonidan boshqariladigan o'zgaruvchan chastotali vosita orqali erishiladi; (CW va CCW) qadamsiz tezlikni tartibga solish; shpindel motorining quvvati AC7,5kw. Asosiy haydovchi tizimi ehtiyotkorlik bilan optimallashtirilgan va yuqori uzatish aniqligi, mukammal quvvat va moment, yuqori tezlik, barqaror uzatish va ixcham tuzilish xususiyatlari bilan yaratilgan.

4. Oziqlantirish harakati

Gorizontal (X o'qi) va bo'ylama (Z o'qi) besleme harakatlari: servo vosita tez harakat va besleme harakatiga erishish uchun aniq sharli vintni boshqaradi.

X o'qi vintining diametri 25 mm, Z o'qi vintining diametri esa 50 mm. Mahalliy Hanjiang aniq bilyali vintlardek ishlatiladi.

Slayd relsli plastik yumshoq kamar bilan biriktirilgan bo'lib, u emaklashning oldini oladi, bu esa dastgohning joylashuvi aniqligi va takrorlanishini ta'minlaydi.

5. Taxminan taglik

Mashina dastgohining quyruq qismini loyihalashda qattiqlik, yuk ko'tarish qobiliyati va foydalanish qulayligi to'liq hisobga olinadi.

6. Chak

Cnc torna mashinasi Xohxotda ishlab chiqarilgan 250 mm qo'lda uch jag'li o'z-o'zini markazlashtiruvchi chuck bilan jihozlangan.

7. Markazlashtirilgan moylash

Yapon texnologiyasining daryo vodiysi markazlashtirilgan moylash tizimi har bir hidoyat ray juftligini, shar vintini va podshipnikni moylashni amalga oshirish uchun ishlatiladi. Soqol pompasi ish holatini ko'rsatish va gidravlik bosimni kuzatish kabi funktsiyalarga ega. Va moyni to'ldirish davri istalgan vaqtda sozlanishi mumkin.

8. Asbob ushlagichi

Changzhou shahrida ishlab chiqarilgan vertikal to'rtta stantsiyali CNC asbob ushlagichi yuqori joylashishni aniqlash aniqligi, barqarorligi va ishonchliligi, keng qo'llanilishi diapazoni, oddiy tuzilish va qulay parvarishlash xususiyatlariga ega.

CNC torna mashinasiAniqlik

Ish qismining aniqligi: IT6-IT7

Ish qismining sirt pürüzlülüğü: Ra1,6 mikron

Joylashuv aniqligi: {0}}.03/1000mm Maks. 0,05 mm

Takroriylik: {0}}.015/1000mm Maks. 0,04 mm

Dumaloqlik: 0.005 mm

Tekislik: 0,025/300mm

CNC Torna mashinasining ishlash muhiti

Atrof-muhit harorati: 5 daraja ~ 40 daraja ichida va 24 soat ichida o'rtacha harorat 35 darajadan oshmaydi.

Nisbiy namlik: 30% dan 95% gacha, kondensatsiyasiz.

Balandligi: 1000 m dan past.

Atmosfera: ortiqcha chang, kislota gazi, korroziy gaz va tuz yo'q.

Atrof-muhit haroratining o'zgarishiga olib kelishi uchun dastgoh asbobiga to'g'ridan-to'g'ri quyosh nuri tushmasligi yoki dastgohga issiqlik nurlanishidan saqlaning.

O'rnatish joyi tebranish manbasidan uzoqda.

O'rnatish joyini yonuvchan va portlovchi materiallardan uzoqroq tuting.

Aksessuarlar va asboblar ro'yxatiCNC torna mashinasi

CAK6150 ro'yxatiCNC torna mashinasi Dhujjatlar
